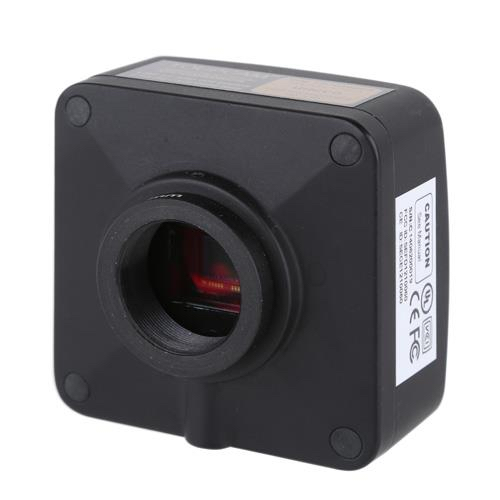

Kamera DCE-LX Series (UCMOS) adalah kamera mikroskopdigital berstandar C-mount untuk dokumentasi dan analisis citradi laboratorium, pendidikan, dan riset. Kamera ini menggunakansensor CMOS Aptina kelas riset, tersedia dalam resolusi 0.35 MP hingga 14 MP, sehingga dapat disesuaikan dengankebutuhan, dari pengamatan rutin hingga dokumentasi detail tinggi.
Cara kerja :
Kamera dipasang pada tabung foto atau tabungokuler mikroskop melalui adaptor C-mount, lalu gambarmikroskop ditampilkan secara langsung (live) di komputermelalui kabel USB2.0 dan perangkat lunak ToupView. Kamera mendapat daya dari port USB komputer (DC 5V), sehinggatidak memerlukan adaptor daya tambahan.
Keunggulan Utama :
- Ulir C-mount standar: diameter 25,4 mm (1 inci), 32 ulir per inci
- Sensor CMOS Aptina kelas riset, resolusi 0.35 M–14 M
- Casing paduan zinc-aluminium yang kokoh
- Antarmuka USB2.0 untuk transfer data berkecepatan tinggi
- Ultra-Fine™ color engine untuk reproduksi warna yang akurat
- Dilengkapi perangkat lunak ToupView untuk pengolahanvideo dan gambar
- SDK tersedia untuk pemrograman kustom (C/C++, C#, DirectShow, Twain, LabVIEW)
Isi Kemasan & Aksesori

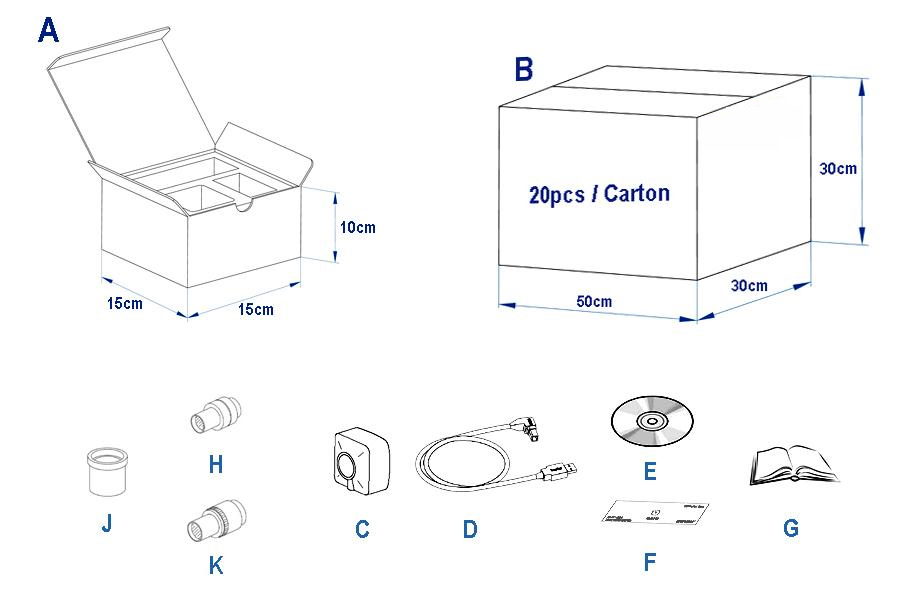

Gambar kemasan dan isi paket standar kamera :
Isi kemasan standar :
- Kamera C-mount
- Kabel High-Speed USB2.0 A Male to B Male, konektorberlapis emas, 1,8 m
- CD driver dan perangkat lunak utilitas
- Buku manual (beberapa model menggunakan dokumenPDF)
- Kemasan: gift box 15×15×10 cm (0,8–1,0 kg); karton50×30×30 cm berisi 20 unit (12–17 kg)
Aksesori opsional :
- Calibration slide: TS-M1 (X = 0,01 mm/100 div.), TS-M2 (X,Y = 0,01 mm/100 div.), TS-M7 (X = 0,01 mm/100 div. dan 0,10 mm/100 div.)
- Fixed lens adaptor FMA037 (0,37X), FMA050 (0,50X), FMA075 (0,75X) untuk tabung okuler Ø23,2 mm
- Adjustable lens adaptor AMA037 (0,37X), AMA050 (0,50X), AMA075 (0,75X) untuk tabung okuler Ø23,2 mm
- Adaptor ring mikroskop stereo: 108015 (Ø23,2 → 30,0 mm), 108016 (Ø23,2 → 30,5 mm); ring teleskop: 108017 (Ø23,2 → 31,75 mm)
- Kabel pilihan: USB2.0 A–B 90° (107001), A–Mini B 5-pin 1,5 m (107002), A–B magnetic filter 2,0 m (107003), USB3.0 A–B 1,5 m (107005), USB3.0 A–B magnetic filter 1,8 m (107006)
Spesifikasi Teknis
Antarmuka : USB2.0 High-Speed
Mount : C-mount, Ø25,4 mm (1 inci), 32 ulir/inci
Sensor : CMOS Aptina (warna)
Resolusi hardware : 0.35 MP – 14 MP (tergantung model)
Rentang spektral : 380–650 nm (dengan IR-cut filter)
White balance : ROI white balance / penyesuaian manual Temp Tint
Teknologi warna : Ultra-Fine™ Color Engine
API kontrol / capture : Native C/C++, C#, DirectShow, Twain, LabVIEW
Perekaman : Gambar diam (still picture) dan video
Pendinginan : Natural
Catu daya : DC 5V melalui port USB komputer
Suhu operasi / penyimpanan : −10 – 50 °C / −20 – 60 °C
Kelembapan operasi / penyimpanan : 30–80% RH / 10–60% RH
Sistem operasi : Windows XP / Vista / 7 / 8 (32 & 64 bit), Mac OS X, Linux
Kebutuhan PC : CPU setara Intel Core2 2,8 GHz atau lebih tinggi; RAM 2 GB atau lebih; port USB2.0 High-Speed; monitor 17″ atau lebih besar; CD-ROM

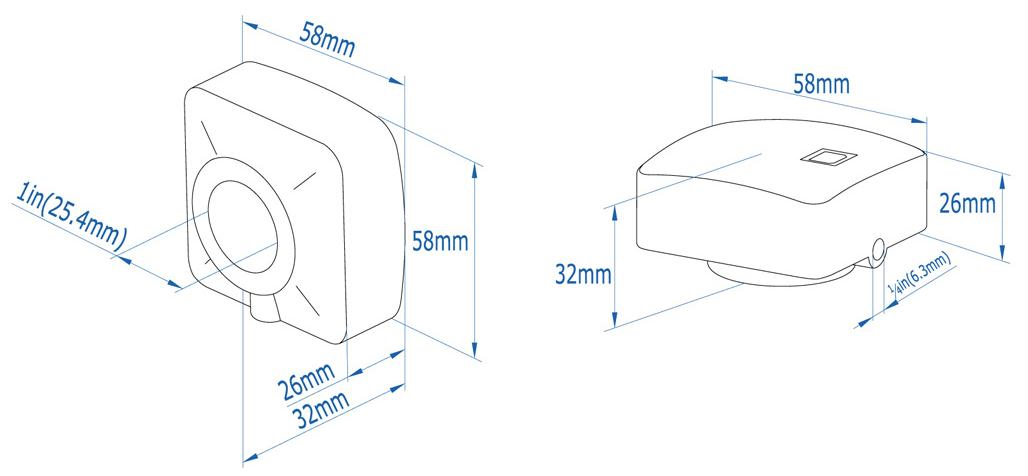

Dimensi : sekitar 58 × 58 × 32 mm (lihat gambar)
SPESIFIKASI PER MODEL
|
Model |
Order Code |
Sensor |
UkuranSensor (mm) |
Pixel (µm) |
ResolusiMaks. @ FPS |
Binning |
Exposure |
|
DCE-LX1400 |
UCMOS14000KPA |
MT9F002 (C) |
1/2.3″ (6.451×4.603) |
1.4×1.4 |
4096×3288 @ 1.8 |
1×1, 2×2, 4×4 |
0.4–2000 ms |
|
DCE-LX1000 |
UCMOS100000KPA |
MT9J003 (C) |
1/2.3″ (6.44×4.616) |
1.67×1.67 |
3584×2748 @ 1.9 |
1×1, 2×2, 4×4 |
0.4–2000 ms |
|
DCE-LX900 |
UCMOS09000KPB |
Special (C) |
1/2.4″ (5.825×4.369) |
1.67×1.67 |
3488×2616 @ 1.9 |
1×1, 2×2, 4×4 |
0.375–2000 ms |
|
DCE-LX800 |
UCMOS08000KPB |
Special (C) |
1/2.5″ (5.451×4.088) |
1.67×1.67 |
3264×2448 @ 1.9 |
1×1, 2×2, 4×4 |
0.427–2000 ms |
|
DCE-LX500 |
UCMOS05100KPA |
MT9P001 (C) |
1/2.5″ (5.7×4.28) |
2.2×2.2 |
2592×1944 @ 5 |
1×1, 2×2, 4×4 |
0.209–2000 ms |
|
DCE-LX300 |
UCMOS03100KPA |
MT9T001 (C) |
1/2″ (6.55×4.92) |
3.2×3.2 |
2048×1536 @ 8 |
1×1, 2×2, 3×3 |
0.256–2000 ms |
|
DCE-LX200 |
UCMOS02000KPB |
Special (C) |
1/2.6″ (5.12×3.84) |
3.2×3.2 |
1600×1200 @ 16 |
1×1, 2×2 |
0.128–2000 ms |
|
DCE-LX130 |
UCMOS01300KPA |
MT9M111 (C) |
1/3″ (4.60×3.7) |
3.6×3.6 |
1280×1024 @ 15 |
1×1, 2×2, 4×4 |
0.07–2000 ms |
|
DCE-LX35 |
UCMOS00350KPA |
MT9V011 (C) |
1/4″ (3.58×2.69) |
5.6×5.6 |
640×480 @ 30 |
1×1, 2×2 |
0.11–192.46 ms |
C = Color (warna). Spesifikasi dapat berubah sewaktu-waktu oleh pabrikan.
Contoh Aplikasi

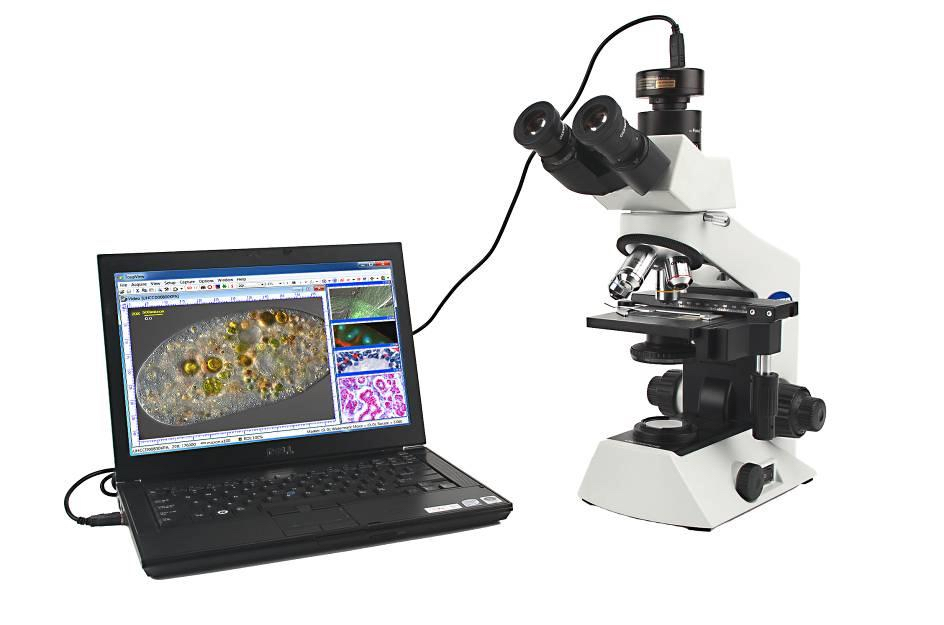

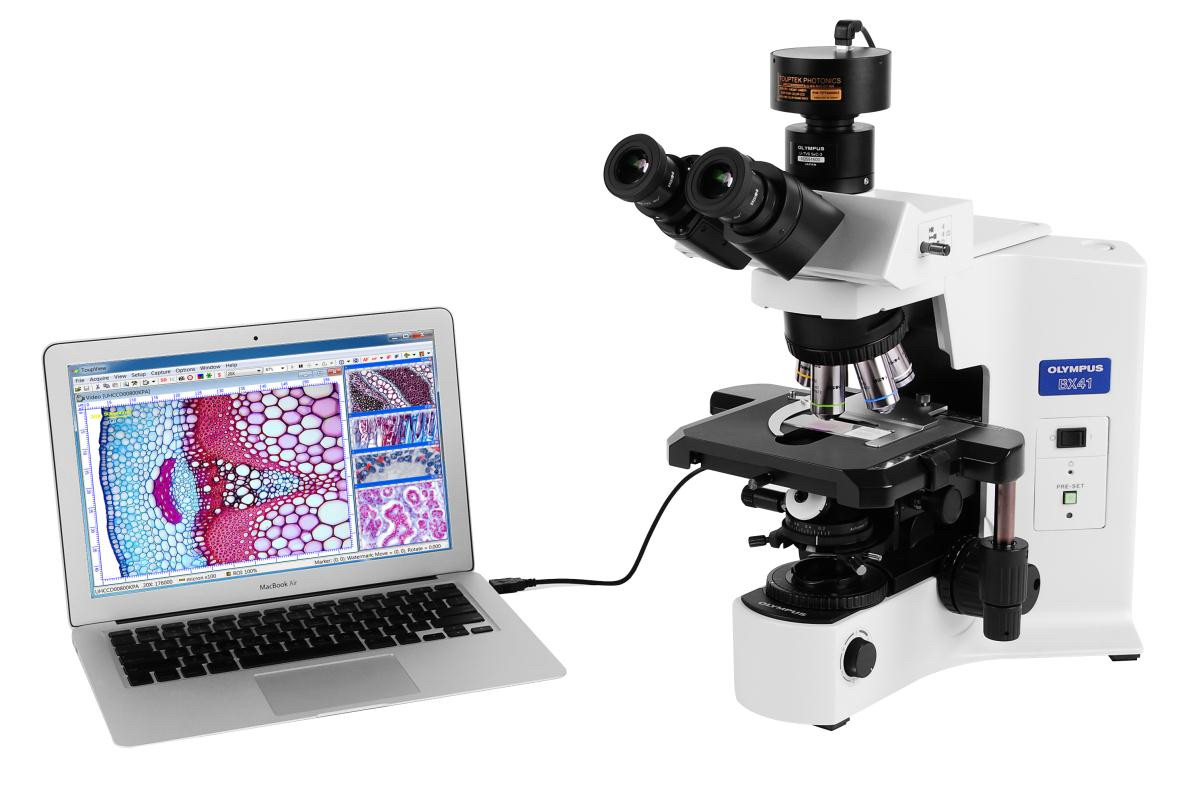

Kamera DCE-LX dapat dipasang pada mikroskop biologi(misalnya Olympus BX41 dan CX21) maupun mikroskop stereo (misalnya Olympus SZX7).
